Durchführung einer Mission in AirHub – Cockpit

Bevor Sie beginnen:
Stellen Sie sicher, dass Ihre Drohne und Batterie verbunden und von AirHub erkannt werden. Sie können eine Mission direkt in der App starten oder eine aus dem Planungsbereich laden.

1.1 Erste Schritte mit einer Mission

1. Öffnen Sie die AirHub-App.

2. Um eine neue Mission zu erstellen, drücken Sie Hier fliegen.

   • Dies generiert einen neuen Flugplan, in dem Sie Missionsziele festlegen und Flugparameter definieren können.

3. Alternativ öffnen Sie eine vorgeplante Mission aus dem Missions-Bereich.

1.2 Ihren Flug starten

1. Sobald Ihre Mission bereit ist, drücken Sie Flug starten.

2. AirHub erkennt automatisch die angeschlossene Drohne und Batterie, wodurch die Einrichtungszeit reduziert wird.

3. Überprüfen Sie die Missionsparameter und bestätigen Sie die Bereitschaft vor dem Start.

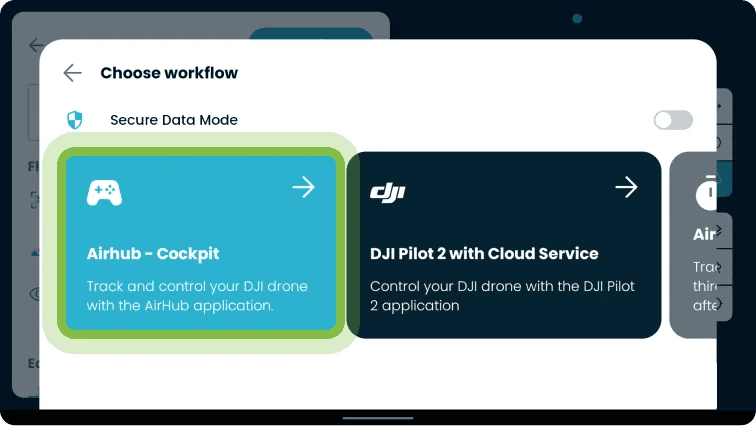

1.3 Eintritt in AirHub – Cockpit

1. Wählen Sie im Hauptmenü AirHub – Cockpit.

2. Die Cockpit-Schnittstelle ist Ihre Zentrale für die Flugsteuerung und bietet Echtzeit-Telemetrie, Missionsüberwachung und intuitive Steuerungen.

3. Sie sind nun bereit, Ihre Mission zu beginnen.

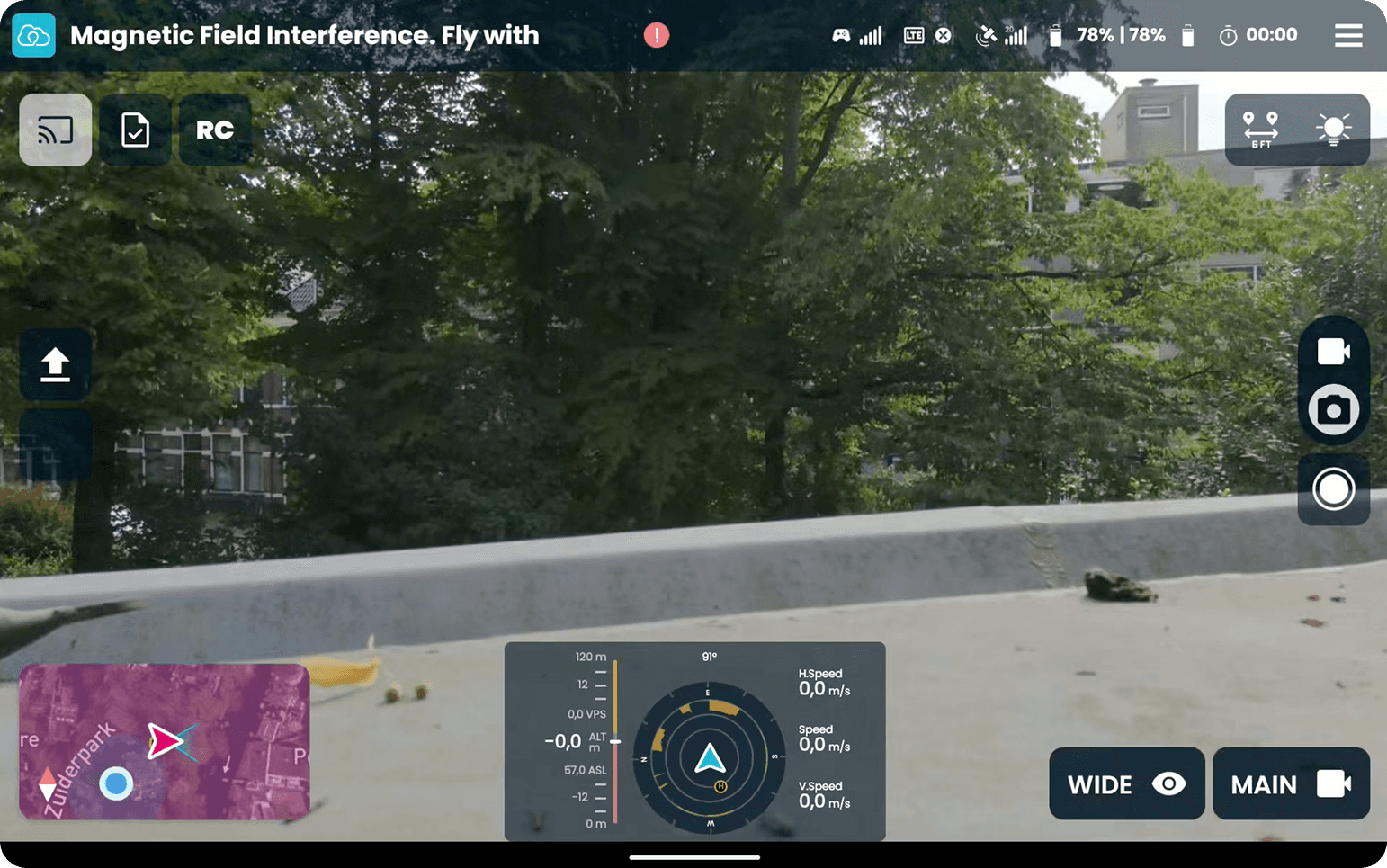

1.4 AirHub Cockpit Übersicht

Sobald Sie sich im Cockpit befinden, sehen Sie ein Echtzeit-Betriebs-Dashboard, das sichere und effiziente Flüge gewährleistet. Funktionen umfassen:

• Live-Telemetrie (Höhe, Geschwindigkeit, Position).

• Missionsüberwachung.

• Kamera- und Livestream-Steuerungen.

• Batterie- und Systemstatus.

• Sicherheits-Checklisten.

Diese Schnittstelle dient als primäres Werkzeug für die nahtlose Verwaltung und Durchführung von Drohnen-Missionen.

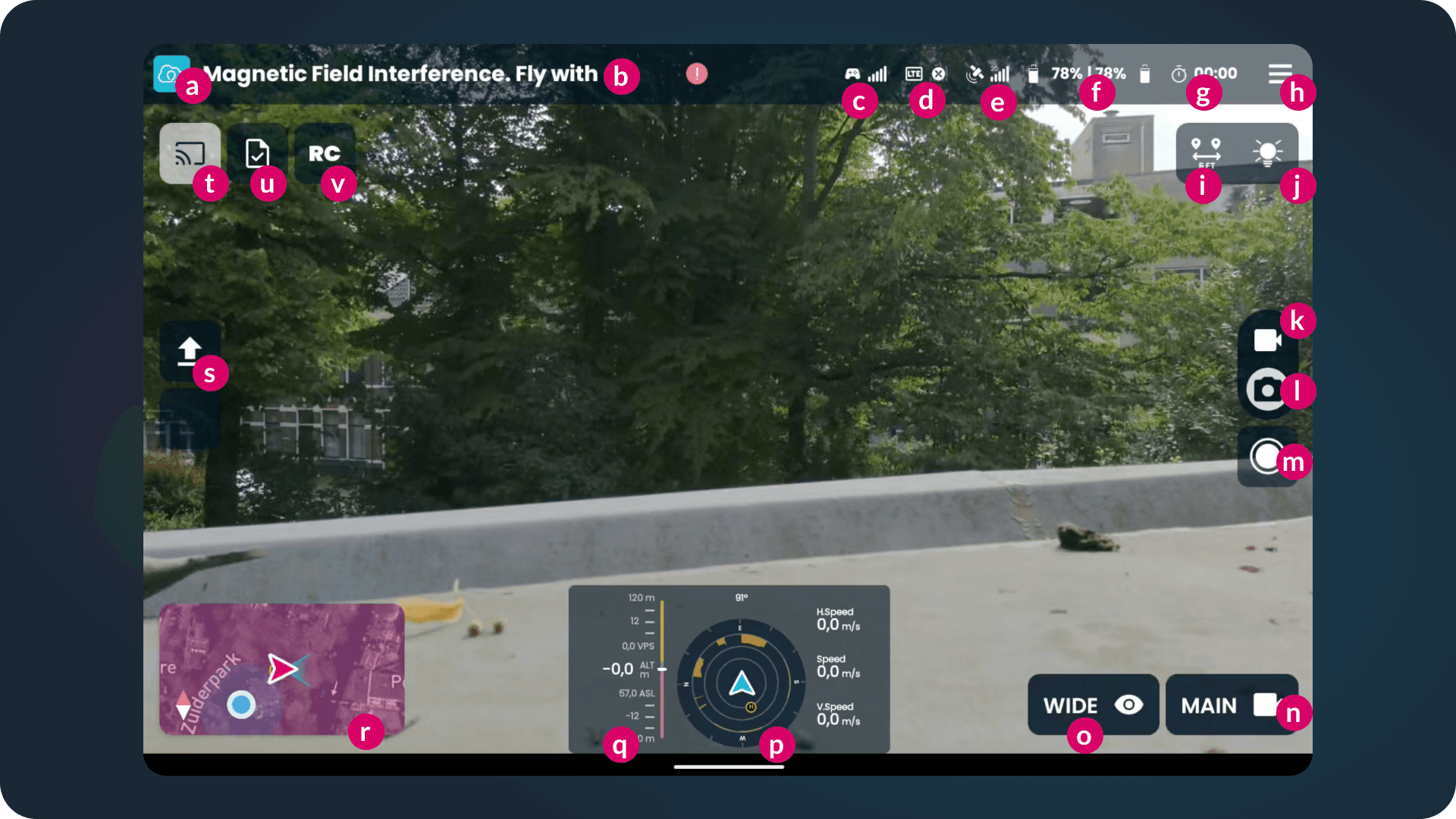

1.5 Cockpit-Schnittstelle erklärt

Legende der Funktionen im Cockpit:

• a. Cockpit-Modus verlassen: Verlassen Sie die Flugansicht, um den Flug zu protokollieren oder abzubrechen.

• b. Flugzeugstatus: Zeigt den aktuellen Betriebszustand und die Gesundheit des Systems der Drohne an (z.B. "Bereit zu fliegen", "Im Flug").

• c. RC-Link-Qualität: Zeigt die Signalstärke zwischen Fernbedienung und Flugzeug an. Es wird mit mobilen Datenähnlichen Balken angezeigt.

• d. LTE-Verbindung: Zeigt die Stärke der zellularen (LTE) Netzwerkverbindung der Drohne an. Es wird die Verbindungsqualität in Balken anzeigen.

• e. GPS-Qualität: Gibt die Stärke des GPS-Signals und die Anzahl der verbundenen Satelliten an.

• f. Batteriestatus: Zeigt die verbleibende Batterielebensdauer in Prozent an.

• g. Verbleibende Flugzeit: Eine Schätzung der verbleibenden Flugzeit der Drohne.

• h. Einstellungsmenü: Zugriff auf erweiterte Einstellungen und Konfigurationen der Drohne.

• i. Laser-Entfernungsmesser: Misst die Entfernung zu einem Objekt; optional kann ein Marker auf der Karte am gemessenen Ort platziert werden.

• j. Lichter: Schaltet die zusätzlichen Lichter der Drohne ein oder aus.

• k. Videomodus: Wechselt die Aufnahmefunktion in den Videomodus.

• l. Fotomodus: Wechselt die Aufnahmefunktion für Standfotografie.

• m. Aufnahmebutton: Startet/stoppt die Videoaufnahme oder macht ein Foto, basierend auf dem ausgewählten Modus.

• n. Kamera wechseln: Wechselt zwischen den verschiedenen Kameras der Drohne (z.B. visueller, thermaler).

• o. Kameralinse wechseln: Ändert die aktive Linse der aktuellen Kamera (z.B. Weitwinkel, Zoom).

• p. Telemetrie-Widget: Ein Display, das die Nähe zu nahegelegenen Hindernissen und die Geschwindigkeit in verschiedenen Achsen zeigt.

• q. Höhenindikator: Zeigt die aktuelle Höhe der Drohne an, wobei optional Daten von vertikalen (aufwärts und abwärts) Sensoren angezeigt werden.

• r. Kartenansicht: Zeigt die Position der Drohne, Flugzonen und Kartenmarker. Zum Vergrößern auf Vollbild tippen.

• s. Flugaktions-Knopf: Ein kontextsensitiver Knopf, der basierend auf dem Status der Drohne "Start", "Landen" oder "Zurück zum Heimatpunkt (RTH)" anzeigt. t. Livestreaming: Schaltet das Live-Video-Feed zum Drone Operations Center um.

• t. Livestream: Drücken Sie dies, um Livestreaming zu aktivieren. Es wird eine hellere Farbe annehmen, wenn es aktiviert ist.

• u. Checklisten: Zugriff auf Sicherheits- und Einsatzchecklisten während des Fluges.

• v. Direkte Flugsteuerung: Schaltet Kontrollzugriffe um, sodass ein externer Nutzer im Drone Operations Center das Flugzeug steuern kann.

1.6 Was passiert als nächstes

• Sobald Sie im Cockpit sind, werden alle Flugdaten und Missionsparameter automatisch nachverfolgt.

• Alle aufgezeichneten Medien (Fotos oder Videos) werden in der App gespeichert und Ihrer Mission zugeordnet.

• Protokolle und Telemetrie werden zur Einhaltung und Überprüfung nach dem Flug gespeichert.

1.7 Nächste Schritte

• Machen Sie sich vor Ihrer ersten Live-Mission mit jeder Cockpit-Funktion vertraut.

• Überprüfen Sie immer Checklisten vor dem Abheben, um eine sichere Durchführung zu gewährleisten.

• Verwenden Sie den Livestream-Schalter, um das Missionsvideo in Echtzeit mit Ihrem Team zu teilen.
